انواع ترموکوپل صنعتی:

انواع ترموکوپلهای صنعتی که شامل انواع ترموکوپل غلاف دار و فلنجی میباشد که با غلافهای فلزی و یا سرامیکی و ترمینال هد متناسب با شرایط محیط نصب و جنس و نوع مغزی یا ایزولاتور و همچنین سایز فلنچ یا دنده ، طول ایمرشن یا قسمت آتش خور و طول لگ یا lag length که فاصله

بین محل اتصال که دنده یا فلنج است تا کلگی یا ترمینال هد برای اندازه گیری دما در محیطهای صنعتی طراحی گردیده اند و میتوان به دسته های زیر تقسیم نمود . برای سفارش این ترموکوپل ها بایستی با توجه نوع و ابعاد مورد نظر نسبت به تهیه آنها اقدام نمود .پلاتین ترموکوپل

مطالعه توری پلاتین

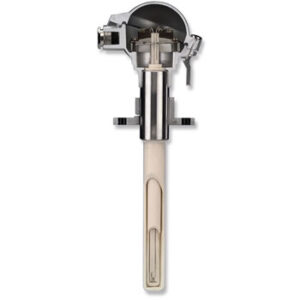

ترموکوپل سرامیکی:

ترموکوپل سرامیکی یا سرامیک تیوب که بیشتر برای مواد با دمای بالا مورد استفاده قرار میگیرد و میتواند ازترموکوپل سرامیکی سرامیک آلسینت یا پیتوگراس تولید گردد و معمولا با سنسور های ترموکوپل نوع R و S و B طراحی میگردد .

این ترموکوپل ها به صورت فلنچی یا دنده ای و یا بدون اتصال بسته به سفارش مشتری ساخته میشود .پلاتین ترموکوپل

ترموکوپل متال تیوب:

ترموکوپل متال تیوب که دارای غلاف بیرونی فلزی و ایزولاتور داخلی سرامیکی طراحی میگردند و بیشتر با ترموکوپل متال تیوب ترموکوپل های نوع K و J و E مورد استفاده قرار میگیرند .

برای اتصال نیز نظیر ترموکوپل های سرامیکی ساخت میتواند با اتصالهای فلنجی و دنده ای و یا بدون اتصال باشد .پلاتین ترموکوپل

ترموکوپل فلاکسیبل یا انعطاف پذیر:

ترموکوپل فلاکسیبل ترموکوپل MIMS یا Mineral Insulated Metal Sheath که به دلیل قابل انعطاف بودن به ترموکوپل فلاکسیبل هم شناخته میشوند و معمولا از جنس غلاف اینکونل Inconel و یا استیل سنسورهای تیپ K و J که با اکسید منیزیم MGO از غلاف ایزوله شده اند ساخته میگردد.

این ترموکوپلها به صورت سوکتی و یا در مغزی ترموپلهای متال تیوب و یا به صورت متری و با اتصال سیم موجود میباشد .پلاتین ترموکوپل

انواع اتصال سنسور ترموکوپل معمولا در مدلهای زیر ارائه میگردند :

در انتخاب ترموکوپل و سفارش ساخت باید به مدل و یا شکل جوش دو سر سیمهای ترموکوپل و محل قرار گرفتانواع اتصال سر ترموکوپلن آن هم مورد نظر قرار گیرد با توجه به شکل در صورتی که جانکشن یا محل اتصال از غلاف جدا باشد به Ungrounded و در صورت چسبیدن به آن Grounded گفته میشود ،

همچنین در صورت باز بودن اتصال به صورتی که در مستقیما در معرض محیط دمائی قرار گیرد که باعث عکس العمل سریع تر ترموکوپل میشود به آن Exposed گفته میشود .پلاتین ترموکوپل

ترموکوپل فلنجی:

ترموکوپل با اتصال فلنجی که برای نصب بر روی فلنج میباشد و برای سفارش و ساخت با سایز فلنج بر اساس اینچ و یا DN بر اساس میلیمتر و فشار نامی بر اساس کلاس فلنج و یا PN مشخص میشود و همچینین استانداردهای مختلفی نظیر ANSI و …. میتوان برای ساخت آن اقدام نمود .پلاتین ترموکوپل

ترموکوپل دنده ای:

 ترموکوپل با اتصال دنده ای که میتواند به صورت دنده جوشی و یا دنده قابل تنظیم یا Adjustable باشد و با سایز و مشخصات دنده سفارش داده میشود .پلاتین ترموکوپل

ترموکوپل بایونت:

ترموکوپل با اتصال بایونت که مطابق شکل معمولا برای مدلهای سیمی و رنجهای دمائی کم به کمک یه فنر بارگزاری میگردد .

برای ساخت ترموکوپل علاوه بر پوشش بیرونی نیاز به ایزولاتور های سرامیکی درونی و یا استفاده از ترموکوپلهای MIMS در داخل تیوب اصلی است که جنس مواد بکار رفته در آن در طول عمر ترموکوپل تأثیر گذار است و با توجه به دما و شرایط شوک دمائی از مواد مختلف استفاده میگردد .

در شکل زیر از غلاف فلزی اینکونل و غلاف سرامیکی پیتوگراس و ترموکوپل با غلاف استیل و پودر MGO برای ایزوله استفاده گردیده است .پلاتین ترموکوپل

غلاف درونی ترموکوپل:

در عین حال برای مواد با دمای بالاتر از محافظ سرامیکی آلسینت استفاده میگردد .

ایران آتونیکس آمادگی خود را برای ساخت سفارشات شما در زمینه ی سنسور RTD از نوع Pt100/500/1000,NTC,PTC و انواع ترموکوپل های (J,K,B,S,…) با طول و قطر لوله ی پراب و شکل ظاهری مورد

درخواست شما به صورت دو سیمه یا سه سیمه و سنسور تکی یا دوبل با استفاده از قطعات اروپایی اعلام می دارد که در صنایع بسیاری مانند صنایع سیمان، نفت و گاز، شیر و فراورده های لبنی و… کاربرد بسیار دارد.پلاتین ترموکوپل
